初期接続設定 †

HDMI、キーボードを接続して設定する場合は、ここでの設定は不要です。

↑

【事前準備】TeraTermProのインストール †

Raspberry Pi に シリアルや SSH で接続するため Windows に TeraTermPro をインストールします。

TeraTermProは、下記URLよりダウンロードできます。 https://ja.osdn.net/projects/ttssh2/

↑

PC と Raspberry Pi を USB で接続する場合 †

Raspberry Pi Zero (Pi Zero W, Pi Zero WH 含む) の場合、 USB OGT 対応のため、PC と USBケーブルでの接続が可能です。 ここでは、USB ケーブルを用いた Ethernet 接続の方法を記載します。 ※ホストとなるPCは、Windows 10前提で記載しております。

  1. MicroSDカード(ボリュームラベル boot)配下の config.txt に以下を追加します。
    dtoverlay=dwc2
  2. MicroSDカード(ボリュームラベル boot)配下の cmdline.txt の rootwait の後ろに以下を追加します。
    modules-load=dwc2,g_ether
  3. MicroSDカード(ボリュームラベル boot)配下に ssh ファイルを作成します(中身空)。
  4. MicroSDカードを Raspberry Pi Zero に挿入し、PCとUSBケーブルで接続します。 ⇒接続後しばらくすると、USBシリアルケーブルが認識されます。 ※Raspberry Pi Zero の USB と記載された場所に、USBを接続してください。
  5. 認識されたUSBシリアルケーブルのドライバを fileRNDIS-DriverForWindows10.zip のドライバに更新します。 ⇒ネットワークデバイスに USB Ethernet/RNDIS Gadget が追加されます。

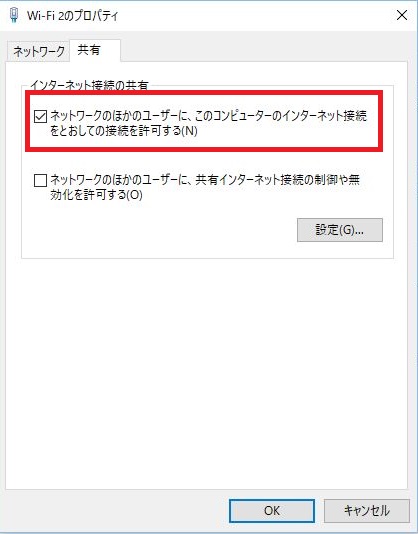

  6. PC のインターネットに接続されているネットワークデバイスのインターネット接続の共有を有効にします。 共有設定.jpg
  7. Raspberry Pi Zero を再起動します。 ⇒PC側に192.168.137.1のIPアドレスが割り当てられます。 arp -a コマンド等で表示される 192.168.137.xxx の IPが Raspberry Pi Zero の IP になるかと思います。
  8. TeraTerm の SSH にて接続します。
  9. login ID: pi, Password: raspberry でログインします。
↑

シリアルで接続する場合 †

  1. MicroSDカード(ボリュームラベル boot)配下の cmdline.txt ファイルを次の通り変更します。
    dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
  2. Raspberry Pi 3 の場合は、MicroSDカード(ボリュームラベル boot)配下の config.txt ファイルに次の行を追加します。
    dtoverlay=pi3-miniuart-bt
  1. シリアルを次のように接続します。
    ←電源側--端側→
    3.3 VDC125.0 VDC
    SDA1(I2C)345.0 VDC
    SCL1(I2C)56Ground←シリアルのGNDに接続する
    GPCLK078TxD(UART)←シリアルのRXに接続する
    Ground910RxD(UART)←シリアルのTXに接続する
    GPIO 01112PCM_CLK/PWM0
    GPIO 21314Ground
    GPIO 31516GPIO 4
    3.3 VDC1718GPIO 5
    MOSI(SPI)1920Ground
    MISO(SPI)2122GPIO 6
    SCLK(SPI)2324CE0(SPI)
    Ground2526CE1(SPI)
    SDA02728I2C ID EEPROM
    GPCLK12930Ground
    GPCLK23132PWM0
    PWM13334Ground
    PCM_FS/PWM13536GPIO 27
    GPIO 2253738PCM_DIN
    Ground3940PCM_DOUT
  2. TeraTerm のシリアルにて接続します。
  3. login ID: pi, Password: raspberry でログインします。
